鋰離子電池內部帶有保護電路，當鋰電池正、負極短路時，輸出電壓立即降到1V以下，撤去短路后電壓不能自行恢復，須充電數秒鐘才能恢復正常。鎳氫、鎳鎘電池?zé)o此特性，瞬間短路一消失，電壓便立即恢復。本電路就是利用鋰電池的這一特性而設計的，可以鑒別鋰電池之真假。

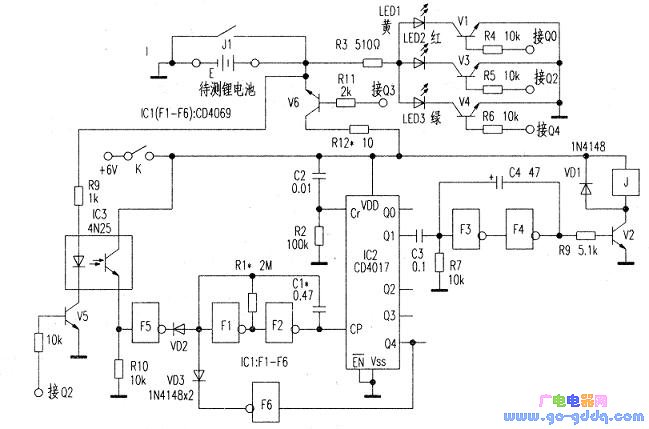

　　電路見下圖。E是待鑒別之鋰電池。

　　IC1(F1～F6)是六反相器CD4069，其中F1、F2組成周期為3s的方波振蕩器。

　　IC2是十進制計數分頻器CD4017。振蕩器產生的方波由IC2的CP端輸入，合上電源開關K后，C2、R2微分電路首先對IC2清零，使QO端輸出高電平，這時V1導通，LED1（黃）點亮，表示被鑒別電池有電流輸出。在F1、F2振蕩器的輸出脈沖作用下，數秒后IC2變?yōu)镼1輸出高電平，此高電平觸發由F3、F4組成的單穩態觸發器工作，F(xiàn)4輸出一個正脈沖，V2短暫導通使繼電器J短暫吸合，其常開觸點使E瞬間短路。數秒后，IC2變?yōu)镼2輸出高電平，給V3以正向偏置。接著便可能出現兩種情況：

　　如果E是假鋰電池，則瞬間短路過后，電壓恢復，V3導通，LED2（紅）點亮指示E是假鋰電池。同時，Q2的高電平使V5導通，光電耦合器IC3工作，使F5輸入端為高電平，輸出低電平，VD2將F1輸入端鉗位于低電平，方波振蕩器停振，Q2保持高電平，LED2（紅）常亮。

　　如果E是真鋰電池，則短路過后電壓不能自行恢復。V3不能導通，LED2紅）不亮，V5和IC3也不導通，振蕩器繼續工作。再過數秒鐘，Q3輸出高電平，V6導通給E充電，很快使E恢復正常電壓。隨后，Q4輸出高電平，V4導通，LED3（綠）點亮，指示E是真鋰電池。同時，Q4的高電平經F6反相為低電平，VD3將F1輸入端鉗位于低電平，方波振蕩器停振，Q4保持高電平，LED3（綠）常亮。

　　綜上所述，接上被鑒別電池，合上開關K，若先是黃燈亮，過一會綠燈亮，可判定E為真鋰電池；若先是黃燈亮，接著紅燈亮，則E為假鋰電池；若一開始黃燈不亮，則表示E無電壓；若開始黃燈亮，稍后紅、綠燈皆不亮，則表明電池巳陳舊，經短暫短路后便充不上電。

　　如果鑒別結果不合上述邏輯，可適當將C1容量加大。R12用以調節E充電電流，電流不能過小。
