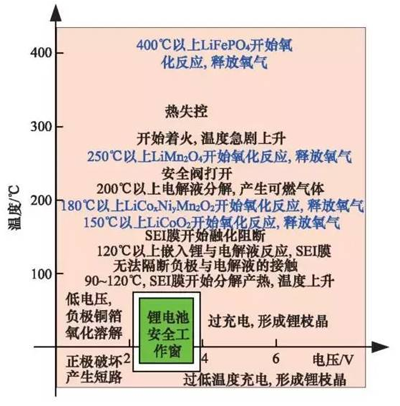

圖1鋰離子電池安全工作區域示意

特斯拉電動汽車之所以成為業內佼佼者，一定程度上得益于強大的電池管理系統。只有對復雜而繁多的電池組進行有效的控制與管理，才能突破電動汽車推廣普及的瓶頸。一起來看看電池管理系統如何工作。

1電池管理系統(BMS)定義

鋰離子電池的安全工作區域如圖1所示。BMS的主要任務是保證電池系統的設計性能：1)安全性;;2)耐久性;3)動力性。

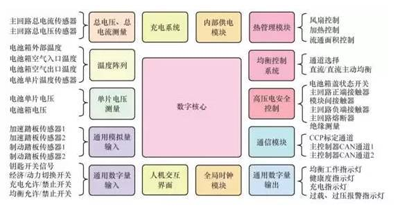

BMS軟硬件的基本框架如圖2所示，應該具有的功能：1)電池參數檢測。2)電池狀態估計。3)在線故障診斷。4)電池安全控制與報警。5)充電控制。6)電池均衡。7)熱管理。8)網絡通訊。9)信息存儲。10)電磁兼容。

圖2車用BMS軟硬件基本框架

2電池管理系統關鍵技術

2.1電池管理系統對傳感器信號的要求

2.1.1單片電壓采集精度

一般地，為了安全監控，電池組中的每串電池電壓都需要采集。不同的體系對精度的要求不一樣。

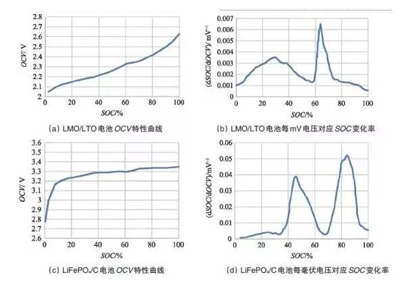

圖3單體電池OCV曲線及其電壓采集精度要求

對于LMO/LTO電池，單體電壓采集精度只需達到10mV。對于LiFePO4/C電池，單體電壓采集精度需要達到1mV左右。但目前單體電池的電壓采集精度多數只能達到5mV。

2.1.2采樣頻率與同步

電池系統信號有多種，而電池管理系統一般為分布式，信號采集過程中，不同控制子板信號會存在同步問題，會對實時監測算法產生影響。設計BMS時，需要對信號的采樣頻率和同步精度提出相應的要求。

2.2電池狀態估計

電池各種狀態估計之間的關系如圖4所示。電池溫度估計是其他狀態估計的基礎。

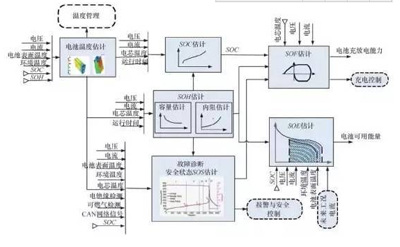

圖4電池管理系統算法框架

2.2.1電池溫度估計及管理

溫度對電池性能影響較大，目前一般只能測得電池表面溫度，而電池內部溫度需要使用熱模型進行估計。根據估計結構對電池進行熱管理。

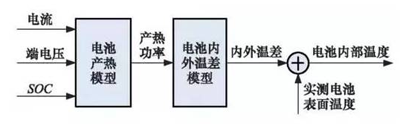

圖5電池內部溫度估計流程

2.2.2荷電狀態(SOC)估計

SOC算法主要分為單一SOC算法和多種單一SOC算法的融合算法。單一SOC算法包括安時積分法、開路電壓法、基于電池模型估計的開路電壓法、其他基于電池性能的SOC估計法等。融合算法包括簡單的修正、加權、卡爾曼濾波以及滑模變結構方法等。

卡爾曼濾波等基于電池模型的SOC估計方法精確可靠，是目前的主流方法。

2.2.3健康狀態(SOH)估計

SOH是指電池當前的性能與正常設計指標的偏離程度。圖6為電池性能衰減原理簡單示意圖。目前SOH估計方法主要分為耐久性經驗?zāi)Ｐ凸烙?jì)法和基于電池模型的參數辨識方法。

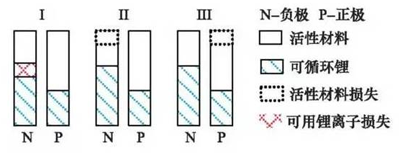

圖6鋰離子電池雙水箱模型

2.2.4功能狀態(SOF)估計

估計電池SOF可以簡單認為是在估計電池的最大可用功率。常用的SOF估計方法可以分為基于電池MAP圖的方法和基于電池模型的動態方法兩大類。

2.2.5剩余能量(RE)或能量狀態(SOE)估計

RE或SOE是電動汽車剩余里程估計的基礎，與百分?jǐn)?shù)的SOE相比，RE在實際的車輛續駛里程估計中的應用更為直觀。

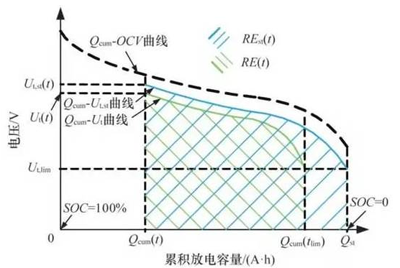

圖7電池剩余能量(RE)示意

圖8是一種適用于動態工況的電池剩余放電能量精確預測方法EPM(energypredictionmethod)。

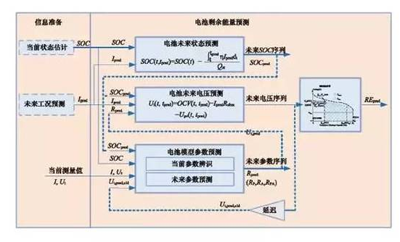

圖8電池剩余放電能量預測方法(EPM)結構

2.2.6故障診斷及安全狀態(SOS)估計

故障診斷是保證電池安全的必要技術之一。安全狀態估計屬于電池故障診斷的重要項目之一，BMS可以根據電池的安全狀態給出電池的故障等級。

2.2.7充電控制

充電析鋰是影響電池壽命的主因，目前對于析鋰的機理已經有了研究，基于析鋰狀態識別的充電管理將是今后的主要研究方向，應在保證電池負極不發生析鋰情況下，盡可能增大充電電流，縮短充電時間。

2.2.8電池一致性與均衡管理

單體電池的不一致性將最終影響電池組的壽命，主要是由單體電池容量衰減差異(不可恢復)和荷電量差異兩者造成。后者可以通過均衡方法來補償。

電池均衡算法分為基于電壓一致的均衡策略、基于SOC一致的均衡策略和基于剩余充電電量的均衡策略。最后一種均衡算法約束較寬、效率較高(圖9)。

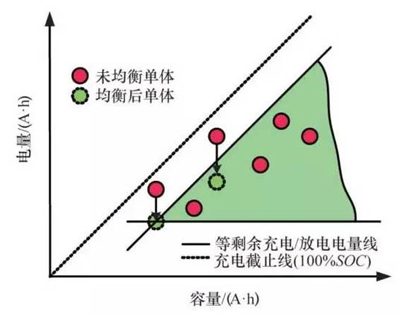

圖9基于剩余充電容量的耗散式均衡的示意

3結論

鋰離子電池管理系統的基本研究方法為：

1)對鋰離子電池機理進行研究，深入了解電池性能演變過程;

2)對鋰離子電池性能進行測試研究，確定影響電池性能的主次因素及規律;

3)采用基于機理、半經驗或經驗的建模方法，建立電池管理系統可實際應用的電池系統模型;

4)在運行過程中，根據可采集的數據，采用在線或離線識別電池系統參數，估計出電池狀態(SOC、SOH、SOF、SOE及故障)，并通過網絡通知整車控制器，保證車輛安全可靠運行。
