從流體動(dòng)力學(xué)的角度來講，涂布液體在不同位置受力不穩(wěn)定造成了此缺陷，該不穩(wěn)定在涂布基材上就會(huì)呈現(xiàn)橫向方向的正弦波形分布的涂布厚度不均。

通常我們所說的”規(guī)律豎條紋“(Ribbing)缺陷指的是沿機(jī)器方向出現(xiàn)的平行條紋，并且整個(gè)涂布幅面都有此缺陷。

如果在一個(gè)剛出涂布頭的膠面上你拿個(gè)梳子或者鋤地的耙子沿機(jī)器方向抓，那恭喜你，你人為地抓出了外觀一樣的缺陷。(如下圖)

該缺陷最厲害的地方是一旦發(fā)生了，你的產(chǎn)品得率一下子就降到了0%，因?yàn)槟阏也坏揭粔K你能用的地方，而其他如突點(diǎn)，線條大不了你切割的時(shí)候把這塊去除就可以了。

規(guī)律豎條紋“(Ribbing)怎么產(chǎn)生的：

從流體動(dòng)力學(xué)的角度來講，涂布液體在不同位置受力不穩(wěn)定造成了此缺陷。

該不穩(wěn)定在涂布基材上就會(huì)呈現(xiàn)橫向方向的正弦波形分布的涂布厚度不均。

流體的受力差異造成了涂布厚度的不均勻分布，該受力差異是涂布液體本身粘彈力，慣性力，表面張力等各力在不同方向的疊加產(chǎn)生的。

一般情況下，該條紋在烘干的過程中也很難通過流平消除。

雖然這種涂布厚度的差異可能比較小，但是很多情況下或者說在一定角度肉眼還是可以很容易觀察到這種缺陷。

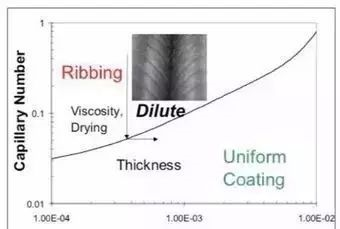

通過工藝調(diào)整還是可以避免這種缺陷的產(chǎn)生，從另一角度來講，它必然有一定的工藝操作窗口，以狹縫涂布方式為例：

如果你用一個(gè)本身帶溝槽的輥如線棒去涂，當(dāng)產(chǎn)生這種缺陷的時(shí)候你第一感覺是因?yàn)榫€棒的溝槽造成了這種缺陷，但是當(dāng)你即使換成一根光滑的輥你發(fā)現(xiàn)也會(huì)出現(xiàn)這個(gè)問題，這時(shí)候你就迷茫了。

當(dāng)你去量條紋的間隙寬度然后去和線棒的溝槽寬度比較時(shí)，發(fā)現(xiàn)兩者并不相同。然后你就會(huì)明白這并不是溝槽的錯(cuò)！

如何有效避免這種缺陷：

第一步，是要確定你現(xiàn)在的工藝是否在合理的工藝窗口(processwindow)內(nèi)。在涂布時(shí)，很多工藝參數(shù)是可調(diào)的，而且通過調(diào)整可以達(dá)到你想要的效果。

第二步，如果你真不知道工藝窗口，那也有一些常規(guī)通用的辦法。

稀釋你的涂布溶液，降低溶液粘度(其實(shí)就是降低溶液的Ca)

看是否可以加一些表面活性劑

如果是輥涂，減小輥?zhàn)拥闹睆揭彩且环N有效的辦法

第三步，如果你找到一個(gè)比較好的操作條件，必須把這個(gè)操作文件做成標(biāo)準(zhǔn)操作程序，這樣才能可持續(xù)可重復(fù)的做出好產(chǎn)品來！
