鋰電池保護板是對串聯鋰電池組的充放電保護；在充滿電時能保證各單體電池之間的電壓差異小于設定值（一般±20mV），實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果；同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命；欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。

　　鋰電池保護板的工作原理

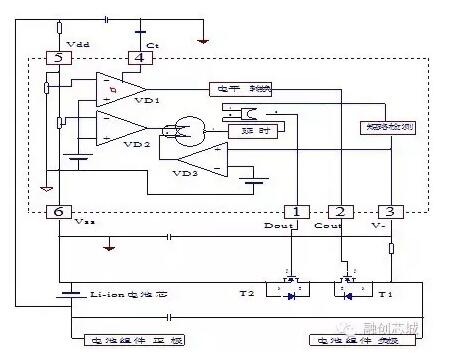

　　保護板的工作原理圖：

　　如圖中，IC由電芯供電，電壓在2v－5v均能保證可靠工作。

　　1、過充保護及過充保護恢復

　　當電池被充電使電壓超過設定值VC（4.25-4.35V，具體過充保護電壓取決于IC）后，VD1翻轉使Cout變?yōu)榈碗娖?，T1截止，充電停止。當電池電壓回落至VCR（3.8-4.1V，具體過充保護恢復電壓取決于IC）時，Cout變?yōu)楦唠娖?，T1導通充電繼續，VCR必須小于VC一個定值，以防止頻繁跳變。

　　2、過放保護及過放保護恢復

　　當電池電壓因放電而降低至設定值VD（2.3-2.5V，具體過充保護電壓取決于IC）時，VD2翻轉，以短時間延時后，使Dout變?yōu)榈碗娖?，T2截止，放電停止，當電池被置于充電時，內部或門被翻轉而使T2再次導通為下次放電作好準備。

　　3、過流、短路保護

　　當電路充放回路電流超過設定值或被短路時，短路檢測電路動作，使MOS管關斷，電流截止。

　　鋰電池保護板常見故障

　　1、無顯示、輸出電壓低、帶不起負載

　　2、不充電

　　3、無內阻、內阻大

　　4、無電阻

　　5、過流大

　　6、不解碼

　　鋰電池保護板好壞檢測

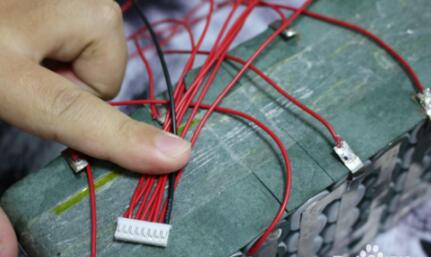

　　一、確保采樣線（排線）接法正確。

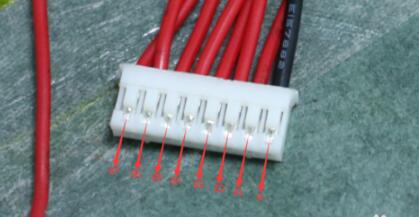

　　以7串電池8pin線做個示例

　　B-線接電池總負極

　　B1線接第1串電池正極

　　B2線接第2串電池正極

　　B3線接第3串電池正極

　　B4線接第4串電池正極

　　B5線接第5串電池正極

　　B6線接第6串電池正極

　　B7線接第7串電池正極

　　PS:7串電池第7串的電池正極也是總正極，同理可類推到任何串電池組上。

　　二、通過萬用表確定電池排線接線正確

　　三、測量電壓正常后，將排線插上保護板，測量保護板B-和P-之間的電阻，電阻是0，則說明他們之前暢通無阻，保護板是好的。

　　四、或者可通過接上B-線，測量B-和電池總正極的電壓和P-和電池總正極的電壓。電壓一致，說明保護板正常（保護板相當于開關，開關已經打開，電流可安全通過）示例測試得：B-到電池總正極電壓是25.11VP-到電池總正極電壓是25.11V。兩個電壓一致表示保護板正常。如果P-通過大電流放電，會有輕微壓降，保護板發熱（50度左右），屬于正?，F(xiàn)象。

　　檢測鋰電池保護板的注意事項

　　1、測量每串電壓時表筆放正確，碰到一起會短路冒煙

　　2、接保護板時，一定要先接好排線再插好保護板，插好好保護板接可能導致燒壞保護板
