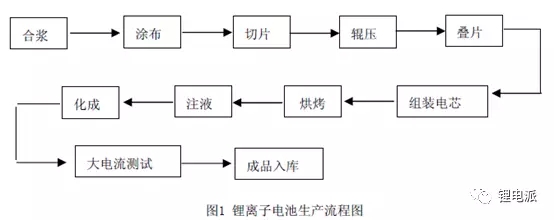

鋰離子電池的制造主要分為三階段的工藝，第一是極片的生產(chǎn)制造，第二是電芯的封裝生產(chǎn)，第三是電池的激活分選。每個(gè)階段都對(duì)應(yīng)著數(shù)個(gè)重要的工序，第一階段占了電池生產(chǎn)成本的大多數(shù)，第二階段決定了電池的封裝形式，第三階段決定了電池的成組方式和使用穩(wěn)定性。

今天講下軟包電池封裝腐蝕漏液的問題，對(duì)于軟包類電池來講，起到電池密封作用的主要工序?yàn)榉庋b工藝，封裝的好壞直接決定了電池性能的好壞。簡單的說封裝好壞并不是十分明確，還需要從漏液的類型來具體分析。一般來說，鋁塑膜的腐蝕漏液原因可以分為三類：

（1）化學(xué)腐蝕

對(duì)鋰離子電池來說，由于水分會(huì)與電解液反應(yīng)產(chǎn)生HF，氫氟酸是一種腐蝕性特別強(qiáng)的酸，對(duì)鋁塑膜、集流體、正極材料會(huì)產(chǎn)生嚴(yán)重破壞，反應(yīng)如下所示：

鋁塑膜會(huì)腐蝕破壞后，電池就失效了。

（2）電化學(xué)腐蝕

由于電化學(xué)反應(yīng)造成的軟包電池腐蝕漏液比較難發(fā)現(xiàn)，一般是隨著使用時(shí)間變長，電池腐蝕漏液逐漸嚴(yán)重才會(huì)被發(fā)現(xiàn)。由于此種失效模式潛伏時(shí)間較長，一旦發(fā)生也極易造成客戶的信任危機(jī)。電化學(xué)腐蝕發(fā)生的條件一般有兩個(gè)：

①離子短路。鋁塑膜的鋁層與陽極之間形成離子短路通道。

②電子短路。鋁塑膜鋁層與陽極形成電子短路通道。

這樣封裝電芯的鋁塑膜鋁層就與陽極形成一個(gè)短路的回路，陽極即為電芯負(fù)極，處于低電勢(shì)的部分，一旦與鋁接觸會(huì)通過電導(dǎo)率較高的電解液引起電化學(xué)反應(yīng)，導(dǎo)致鋁層不斷被消耗。這兩種短路時(shí)電池發(fā)生腐蝕的必要條件，兩者缺一不可。

容易形成離子通道的地方是熱封時(shí)，封邊部位的PP層發(fā)生破損，或者折邊時(shí)PP層發(fā)生破損，這樣就在鋁層和負(fù)極之間構(gòu)成了離子通道。容易形成電子短路通道的地方是，極耳封裝位置破損，負(fù)極極耳與鋁層接觸構(gòu)成電子通道。如果負(fù)極延伸過多，熱封時(shí)也易造成與鋁層直接接觸，形成電子短路。除了，電芯內(nèi)部的電子通道外，外部無意識(shí)的將負(fù)極極耳與鋁層接觸也是軟包腐蝕漏液的原因之一，且這個(gè)情況發(fā)生的更加快一點(diǎn)。當(dāng)離子通道和電子通道都形成后，鋁塑膜的鋁層逐漸被鋰離子嵌入形成鋰鋁合金，鋁層被腐蝕后水分就可以肆無忌憚的浸入電池內(nèi)部，產(chǎn)生更強(qiáng)烈的破壞，造成軟包電池外觀上的漏液失效。

（3）物理原因

由于電池濫用、不小心磕碰、電池本身產(chǎn)氣鼓脹引起的封裝失效，也會(huì)導(dǎo)致電池的漏液。電池濫用，包括電池過充、過放、高溫使用等，都有可能造成電池產(chǎn)氣、鼓脹加重導(dǎo)致封裝失效。無論是電池在常溫循環(huán)、高溫循環(huán)、高溫?cái)R置時(shí)，其均會(huì)產(chǎn)生不同程度的鼓脹產(chǎn)氣。據(jù)目前研究結(jié)果顯示，引起電芯脹氣的本質(zhì)是電解液發(fā)生分解所致。電解液分解有兩種情況，一個(gè)是電解液有雜質(zhì)，比如水分和金屬雜質(zhì)使電解液分解產(chǎn)氣，另一個(gè)是電解液的電化學(xué)窗口太低，造成了充電過程中的分解，電解液中的EC、DEC等溶劑在得到電子后，均會(huì)產(chǎn)生自由基，自由基反應(yīng)的直接后果就是產(chǎn)生低沸點(diǎn)的烴類、酯類、醚類和CO2等。如果電池內(nèi)部水分過多，也會(huì)造成產(chǎn)氣較多，造成電池起鼓，造成封裝薄弱處破裂。
