中國儲能網訊：質子陶瓷燃料電池（PCFC）可以像高溫固態氧化物燃料電池（SOFC）一樣直接使用氫氣和烴作為燃料產生電能，燃料使用效率可大于50%。但以前大多數有關直接烴燃料電池的研究都集中在基于氧離子傳導電解質的固體氧化物燃料電池方面，當這種燃料電池直接使用烴化合物和/或含硫燃料時通常發生碳沉積（焦化）和硫中毒，從而導致電池性能隨時間嚴重衰減。盡管質子陶瓷燃料電池表現出良好的電性能和抗結焦性，但是以前的研究對其一直沒有系統的對比研究。

　　來自科羅拉多州礦業大學的ChuanchengDuan（一作，中文名可能是段傳成，2012年畢業于大連理工，畢業后在大連化物所1年）和RyanO’Hayre（通訊）等人在不對電池結構進行更改的基礎上，使用了11種燃料對質子陶瓷燃料電池進行了測試，對PCFC進行了系統的研究。

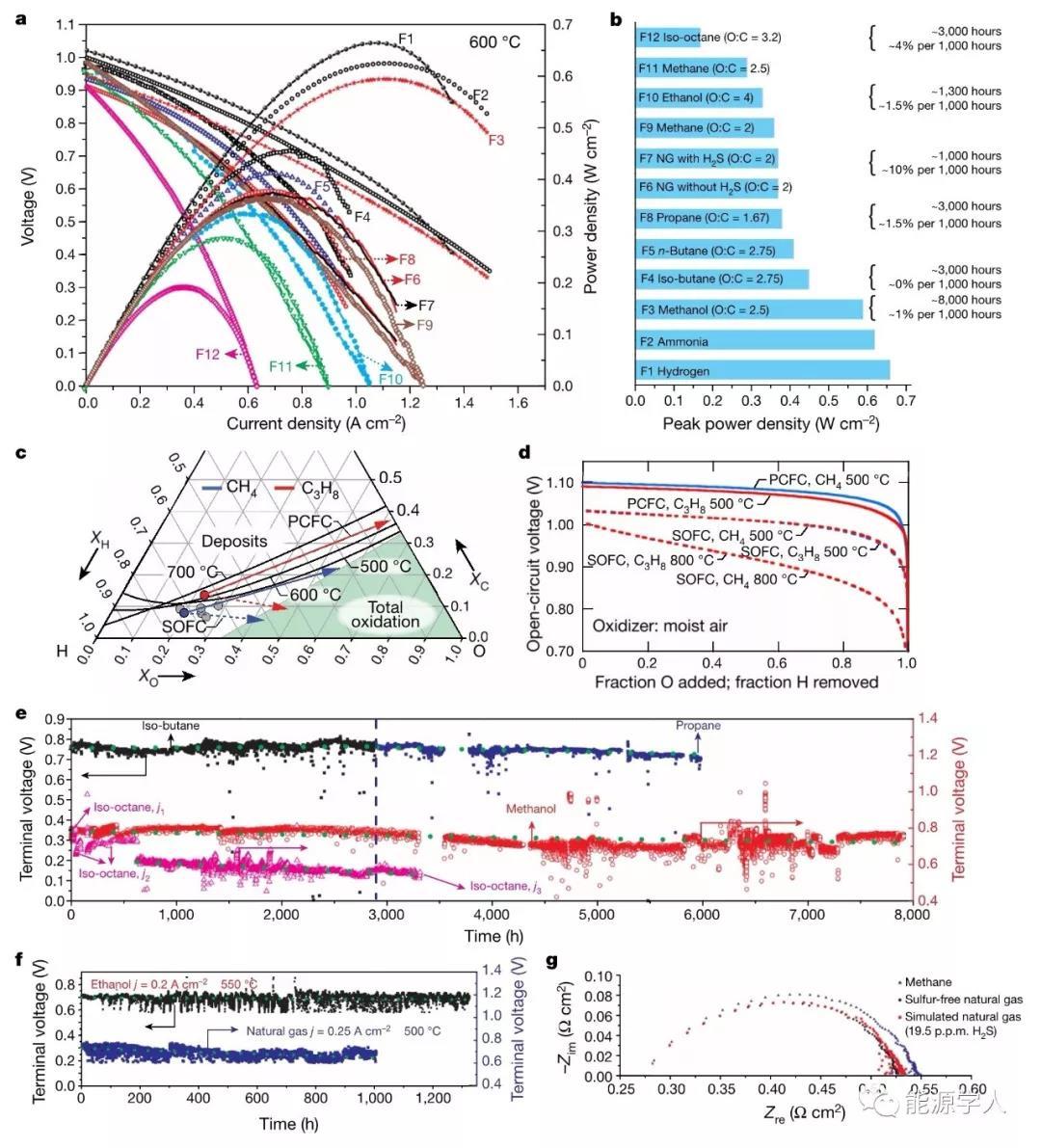

　　作者直接使用11種未經過預處理的燃料，但燃料電池都表現出了優異的性能，特別是NH3和CH3OH燃料的性能幾乎接近于純氫，即使是使用受到H2S污染的天然氣運行1000小時以后，電池性能也未嚴重下降。PCFC可以保持比比的SOFC更高的工作電壓，特別是高燃料利用率。對于所有的燃料來說，PCFC在運行期間都沒有觀察到焦化跡象，溫度也未有大的波動，在大部分情況下電池每1000小時的性能衰減率＜1.5%。這是因為PCFC高溫運行之后會在電解質相生成均勻的Ni納米涂層，這種涂層可以與BZY（釔摻雜鋯酸鋇BaZr0.8Y0.2O3–δ）合作抑制焦炭的產生，同時它們還可以通過自清潔除硫機制耐受更大量的硫中毒。

　　更深一步解釋是：PCFC的電解液具有高堿性，而常見的SOFC則酸性較高，因此表面的化學差異可以極大的影響電極的性能。BZY/BCY的水合作用可以增加表面和兩相界面處的O:C比率，有助于提高碳化阻力，陽極中質子傳導陶瓷顆粒的存在還可以抑制硫的吸附并有助于硫去除。密度泛函理論研究表明，在Ni（111）和Ni（211）表面上，COOH（Ni）最可能形成三種含碳羥基物種之一。以前的研究表明，WGS（water–gasshift）的速率決定步驟反應是COOH（Ni）的形成。焦炭的去除率與COOH（Ni）的生成速率直接成正比。

　　熱穩定性對于燃料電池的商業化至關重要。對使用氫做燃料的PCFC進行快速熱循環，在每個熱循環和全部32個熱循環完成之后，電池的電流密度可恢復到其初始電流密度的>99.5％，這表明PCFC電池材料具有高度穩定的固有的熱循環能力。Ni-BZY基PCFC器件所展示的優異的燃料適應性和長期耐久性，以及其固有的的熱循環穩定性，突出了該技術的廣闊的前景及巨大的商業應用潛力。
